Circuito 555, Flip Flop y compuertas NAND


Para este proyecto de laboratorio realizaremos la configuración de un 555 (img 1) junto con dos flip flop 7476 (img 2) y las 8 compuertas logicas representadas por compuertas NAND únicamente.

img 1. chip 555
En la primera imagen podemos apreciar el 55 y cada una de sus salidas como se encuentran configuradas para poder realizar las conexiones del circuito correctamente, evitando de esta manera dañar los componentes que tenemos disponibles para este proyecto.

img 2. flip flop 74ls76
Al igual que la imagen del 555, aqui tenemos la configuración de un flip flop 74ls76n que es el que utilizaremos para nuestro laboratorio.

fig 3. Configuración del chip de las compuertas nand.
Como primera conexión, implementaremos el circuito del 555 con los componentes necesarios que son:
1 resistencia de 1k
2 resistencias de 680 ohms
1 condensador de 100 µf
1 potenciometro o resistencia variable
1 fuente de 9v
2 Leds

img 4. Circuito del 555
Una vez tengamos implementado el circuito del 555, los leds encenderán alternando su tiempo de encendido, este tiempo lo podemos variar a nuestro gusto, modificando el potenciometro (mas resistencia para hacerlo mas lento y menos resistencia para hacerlo mas rápido).

Una vez hallamos comprobado que nuestro circuito 555 esta funcionando correctamente debemos retirar los led's y cerrar el circuito con las resistencias, dejando la salida 3 del 555 libre para poder conectarla al flip flop.

img 5. Conexión del flip flop con el circuito 555.

Realizamos la conexión del 555 al flip flop teniendo en cuenta la configuración del flip flop img 2. y adicionaremos nuevamente dos leds para verificar que nos hallan quedado bien las conexiones del flip flop. Para asegurarnos que nos quedó bien la configuración, debemos observar que en los leds se presenten 4 combinaciones que se pueden presentar para 2 bits de entrada.

Y por último, una vez tengamos bien conectado el circuito junto con los flip flop, procederemos a hacer las conexiones con las compuertas como se observa en la img 6.

img 6. circuito final.
Las conexiones de las compuertas nand para realizar las 8 compuertas lógicas se realizan siguiendo como guía la img 7.

img 7. compuertas lógicas representadas con compuertas nand.

En el integrado podemos realizar las conexiones como muestra la img 8., este puede se un ejemplo, ya que las conexiones son muy personalizadas y siempre dependen de la persona que esta realizando el montaje del circuito.

img 8. conexion del integrado de compuertas nand
En la parte inferior de la img 8 donde se nombran las lineas de uno y cero, van las señales que salen de los flip flop.

A la final obtendremos nuestro circuito finalizado.

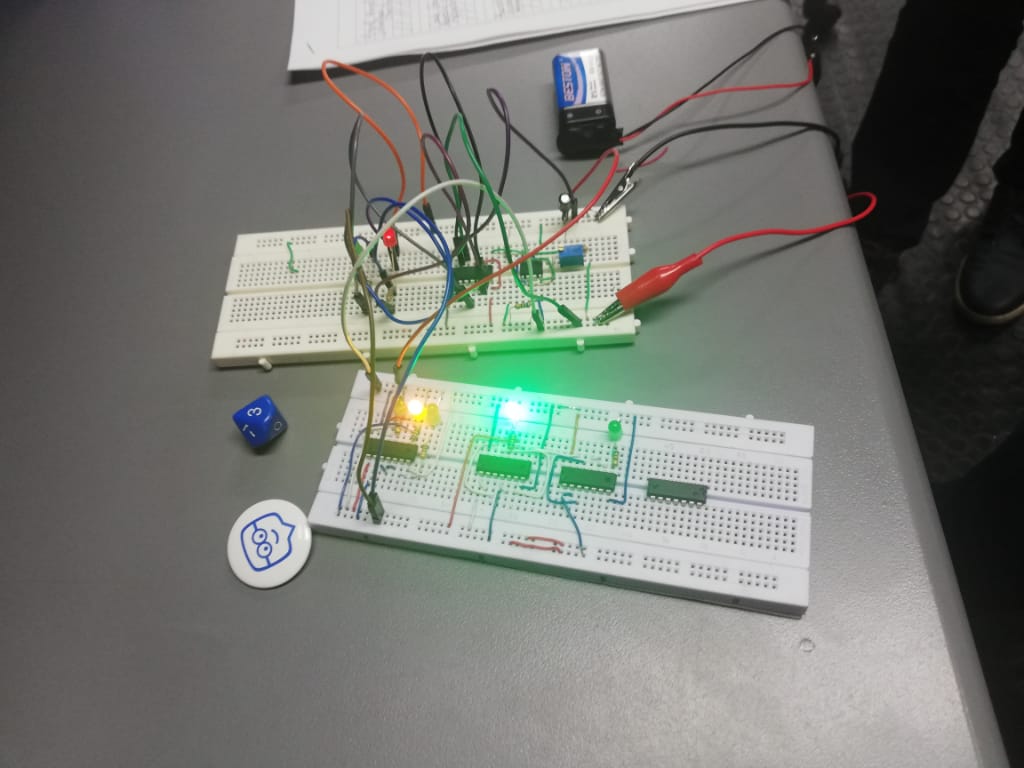

img 9. Circuito finalizado


Laboratorio realizado por:

Kevin Andrés Granados Daza 82415
Jose Daniel Prado Bautista 82222
